FX 12/19 (FXL12/19) sonda dual-frequency, tak jak inne sondy do systemów lokalizacji o podwójnej częstotliwości są efektywne w środowisku przemysłowym, w którym występuje wysoka interferencja. Sonda ta pracuje na obu częstotliwościach 12 kHz i 19 kHz.

Aby wybrać częstotliwość o optymalnej transmisji danych przejdź trasą przewiertu z włączonym lokalizatorem (bez włączonej sondy) dwukrotnie. Za pierwszym razem ustaw częstotliwość na 12 kHz. Z powrotem przejdź z włączonym lokalizatorem z ustawioną częstotliwością 19 kHz. Następnie wybierz częstotliwość pracy z najmniejszą interferencją.

Dostosowanie nadajnika i lokalizacji F5.

Nadajnik FX 12/19 (FXL12/19) korzysta z tego samego protokołu przesyłania danych, co nadajniki FX 12 i FX 19, dlatego należy wybrać tylko nadajniki serii F z wielu innych nadajników.

Krok 1. Ustaw częstotliwość roboczą 12 kHz w lokalizacji F5

Użyj przełącznika, aby wybrać dolną prawą opcję z ikoną przedstawiającą nadajnik w oknie menu głównego. Naciskając przycisk przejdź do następnej strony menu, aby wybrać typ nadajnika. Okna menu różnią się w zależności od roku produkcji lokalizacji.

W „nowym” typie lokalizacji należy wybrać opcję „Seria F” (u góry pośrodku), a następnie naciskając przycisk przejść do podmenu do bezpośredniego wyboru nadajnika FX („F19” lub „F12”) .

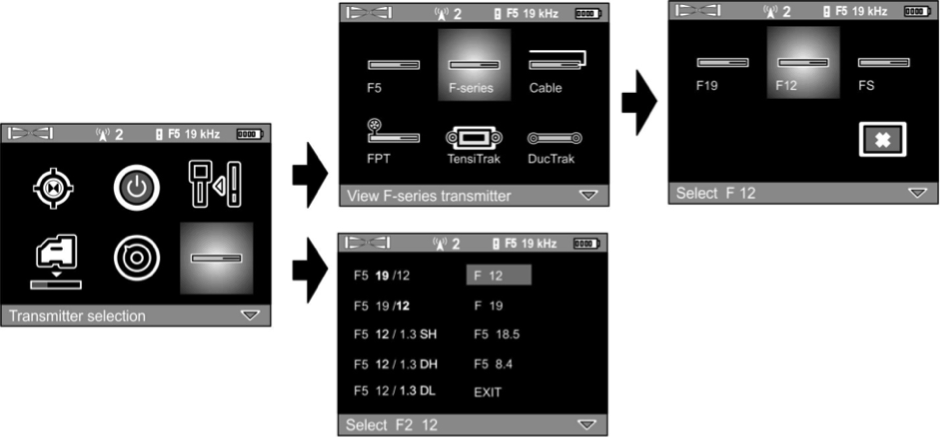

W „starych” lokalizacjach natychmiast przechodzisz do podmenu bezpośredniego wyboru nadajnika, zawierającego całą różnorodność nadajników, które mogą współpracować z tą lokalizacją. Użyj przełącznika, aby wybrać nadajnik „F19” lub „F12”. Naciśnij i przytrzymaj przycisk, aż usłyszysz sygnał i przejdź do menu głównego opcji lokalizacji. Na przykład poniższy rysunek przedstawia sekwencję ruchów, aby wybrać tryb pracy dla nadajnika FX12 (FXL12) — (12 kHz).

Sekwencja ustawienia w menu lokalizacji F5 trybu  “FX12”

Krok 2. Idź wzdłuż przyszłej trasy wiercenia z lokalizacją przełączoną na częstotliwość 12 kHz, bez nadajnika

Po wybraniu częstotliwości 12 kHz (w przypadku pracy z nadajnikami FX12 (FXL12) — „F12”) należy przejść wzdłuż przyszłego obszaru wiercenia (bez nadajnika!) od początku do końca i zaznaczyć miejsca o największym poziomie zakłóceń ( cyfry w prawym dolnym rogu wyświetlacza w trybie nawigacji wraz ze wskazaniami lokalizacji nadajnika, zegarem/czasem, przechyleniem/nachyleniem i temperaturą).

Krok 3. Przełącz lokalizację na działanie 19 kHz i ponownie sprawdź trasę wiercenia

Przełącz lokalizację w tryb nadajnika FX19 (FXL19) (częstotliwość pracy „19 kHz”, jak opisano w art. 1), idź w przeciwnym kierunku wzdłuż trasy wiercenia i ponownie zaznacz miejsca o największym poziomie zakłóceń.

Krok 4. Wybierz częstotliwość optymalnej transmisji i podłącz nadajnik do lokalizacji

Porównaj poziomy zakłóceń uzyskane przy częstotliwości 12 kHz i 19 kHz, wybierz i zainstaluj częstotliwość lokalizacji z niższym poziomem zakłóceń, na przykład 12 kHz. Ustaw wymaganą częstotliwość FX12/19 nadajnika, który ma być sparowany z lokalizacją. Częstotliwość jest wybierana przy pierwszym uruchomieniu nadajnika (podczas wkładania baterii do komory baterii) i zależy od pozycji głowicy nadajnika.

Wskazując w dół — aby przełączyć na 12 kHz

Jeśli nadajnik jest skierowany w dół (ma wartość tonu powyżej minus 100%), po zainstalowaniu baterii i szarpnięciu/ obracaniu nadajnika, po około pięciu sekundach nadajnik zacznie działać na częstotliwości 12 kHz.

Wskazując w górę — aby przełączyć na 19 kHz

Jeśli to samo zrobisz podczas instalowania baterii nadajnikiem skierowanym do góry (ma wartość tonu powyżej plus 100%), to po około pięciu sekundach nadajnik zacznie działać na częstotliwości 19 kHz.

Wybór częstotliwości FX12/19 zależy od położenia nadajnika. Po zainstalowaniu baterii i szarpnięciu/obróceniu nadajnika należy poczekać na pojawienie się sygnału wskazania lokalizacji. Sygnał zostanie wyświetlony za 5 sekund – po inicjalizacji nadajnika. Następnie możesz dowolnie przesuwać nadajnik.

RADA

Zmiana częstotliwości pracy nadajnika wymaga 15-sekundowej przerwy bez baterii w trybie wyłączenia, aby całkowicie rozładować nadajnik i przygotować się do zmiany trybu. W przeciwnym razie częstotliwość może się nie zmienić.

Jeśli kąt nachylenia nadajnika podczas włączania (wkładanie baterii) nie przekracza „minus 100% — plus 100%”, wartość ustawionej częstotliwości nie zmienia się po wymianie baterii.
