Rekomendacja do używania sondy FX12/19 (FXL12/19) Dual-Frequency z systemem lokalizacji DIGITRAK F2

04-03-2019 13:41

Sonda FX 12/19 (FXL12/19) dual-frequency, tak jak inne sondy o podwójnej częstotliwości do systemów lokalizacji jest efektywna w otoczeniu o wysokiej interferencji. Sonda ta pracuje w zarówno w 12 kHz jak i 19 kHz. Instrukcja opisuje jak ustawić daną częstotliwość optymalnej transmisji oraz jak dostosować system lokalizacji F2/ F5 oraz sondę.

Krok 1. Upewnij się, że lokalizacja F2 działa zarówno w zakresie 12 kHz, jak i 19 kHz

Aby to osiągnąć, środkowa ikona u dołu menu trybu wyświetlania powinna mieć obraz podobny do okrągłej skali prędkościomierza. W przypadku, gdy ikona pokazuje obraz podobny do kątomierza szkolnego, masz „starą” wersję lokalizacji F2 o pojedynczej częstotliwości działającej tylko w zakresie częstotliwości 12 kHz.

Pojedyncza częstotliwość F2

Krok 2. W przypadku „nowej” lokalizacji F2 o podwójnej częstotliwości — ustaw częstotliwość 19 kHz

W przypadku „nowej” lokalizacji dwuczęstotliwościowej F2 ustaw częstotliwość roboczą 12 kHz klikając przycisk na ikonie „prędkościomierza”, a następnie naciskając i przytrzymując przycisk przejdź do kolejnej strony menu i wybierz, klikając kilkakrotnie prawą ikonę przedstawiającą nadajniki „12kHz” i „19 kHz” u dołu ekranu. Ponownie, naciskając i przytrzymując przycisk, przejdź do menu z listą dostępnych nadajników. Po wybraniu przez wielokrotne kliknięcie ikony z nadajnikiem „19 kHz” (prawy górny róg), naciśnij i przytrzymaj przycisk, aby wybrać tryb pracy nadajnika FX19 na baterie.

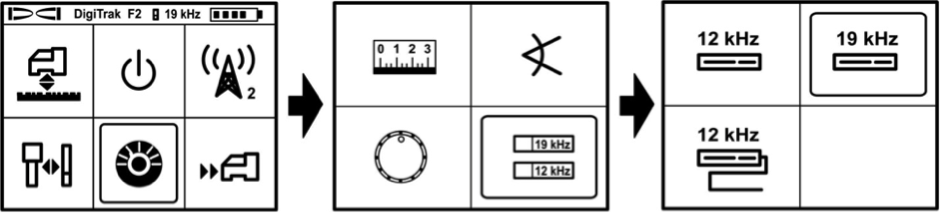

Ustawienie nadajnika FX19 w menu systemu lokalizacji F2

Krok 3. Sprawdzenie obszaru wiercenia pod kątem zakłóceń

Idź wzdłuż terenu wiercenia (bez nadajnika!) od początku do końca i zaznacz miejsca o największym poziomie zakłóceń (cyfry na dole po prawej stronie wyświetlacza w trybie nawigacji pokazane wraz ze wskazaniem lokalizacji nadajnika , zegar, nachylenie i temperatura).

Krok 4. Ponownie sprawdź zakłócenia obszaru w trybie 12 kHz

Przełącz lokalizację w tryb nadajnika FX12 (częstotliwość pracy „12 kHz”, jak opisano w art. 2), udaj się w przeciwnym kierunku wzdłuż trasy wiercenia i ponownie zaznacz miejsca o największym poziomie zakłóceń.

Krok 5. Ustaw częstotliwość pracy przy minimalnych zakłóceniach

Porównaj poziomy zakłóceń uzyskane przy częstotliwości 12 kHz i 19 kHz, wybierz i zainstaluj częstotliwość lokalizacji z niższym poziomem zakłóceń, na przykład 19 kHz.

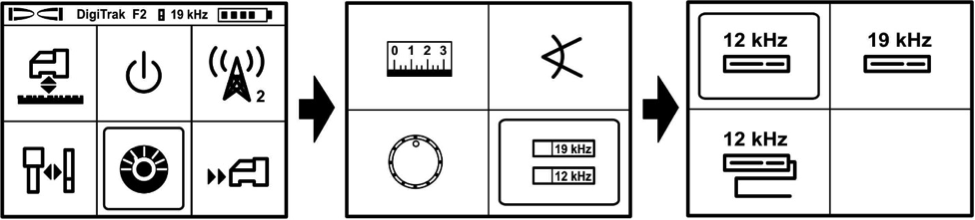

Ustawienie nadajnika FX12 w menu systemu lokalizacji F2

Ustaw wymaganą częstotliwość FX12/19 nadajnika, który ma być sparowany z lokalizacją. Częstotliwość jest wybierana przy pierwszym uruchomieniu nadajnika (podczas wkładania baterii do komory baterii) i zależy od pozycji głowicy nadajnika.

Wskazując w dół — aby przełączyć na 12 kHz

Jeśli nadajnik jest skierowany w dół (ma wartość tonu powyżej minus 100%), po zainstalowaniu baterii i szarpnięciu/ obracaniu nadajnika, po około pięciu sekundach nadajnik zacznie działać na częstotliwości 12 kHz.

Wskazując w górę — aby przełączyć na 19 kHz

Jeśli to samo zrobisz podczas instalowania baterii nadajnikiem skierowanym do góry (ma wartość tonu powyżej plus 100%), to po około pięciu sekundach nadajnik zacznie działać na częstotliwości 19 kHz.

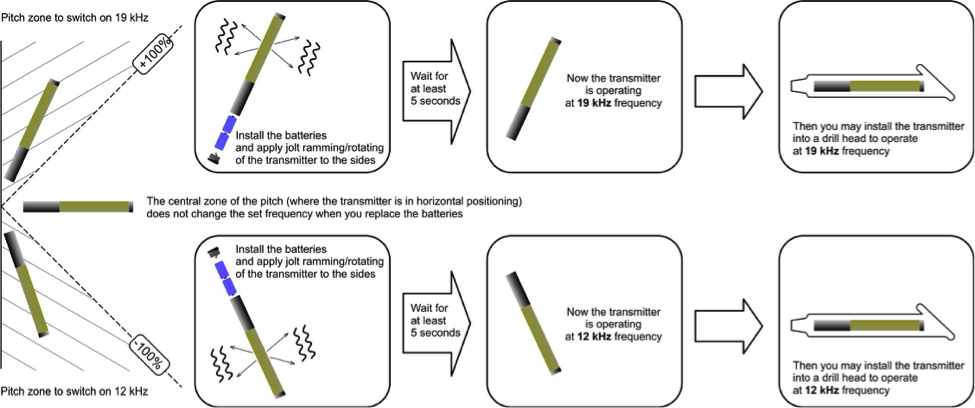

Wybór częstotliwości FX12/19 zależny od pozycji nadajnika podczas uruchamiania

Po zainstalowaniu baterii i szarpnięciu/obróceniu nadajnika należy poczekać na pojawienie się sygnału wskazania lokalizacji. Sygnał zostanie wyświetlony za 5 sekund – po inicjalizacji nadajnika. Następnie możesz dowolnie przesuwać nadajnik.

RADA

Zmiana częstotliwości pracy nadajnika wymaga 15-sekundowej przerwy bez baterii w trybie wyłączenia, aby całkowicie rozładować nadajnik i przygotować się do zmiany trybu. W przeciwnym razie częstotliwość może się nie zmienić.

Jeśli kąt nachylenia nadajnika podczas włączania (wkładanie baterii) nie przekracza „minus 100% — plus 100%”, wartość ustawionej częstotliwości nie zmienia się po wymianie baterii.

Przykład: jak wybrać częstotliwość 19 kHz

Na przykład, aby wybrać częstotliwość 19kHz (art. 1-4), należy włożyć baterie od dołu, gdy głowica nadajnika jest skierowana w górę. Po 3-4 sekundach widać wzrost poziomu sygnału na wyświetlaczu lokalizacji, po czym można przeprowadzić wszystkie procedury instalacji nadajnika wraz z głowicą wiercącą oraz kalibrację systemu.
